لوحة7: الظلال والتظليل لبيئة معمارية بسيطة باستخدام المنظور الرأسي بزاوية

منظور بمستوى اسقاط رأسي بزاوية  لبيئة معمارية مظللة باستخدام  الرسم الحر

منظور بمستوى اسقاط رأسي بزاوية  لبيئة معمارية مظللة باستخدام  أوتوكاد

لوحات الطلاب

لوحة 6: درج بمنظور رأسي أمامي

اللوحة الخامسة:منظور داخلي بمستوى إسقاط رأسي بنقطة تلاشي واحدة لغرفة بفتحات قوسية

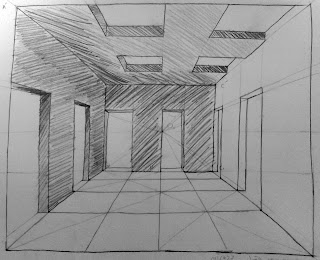

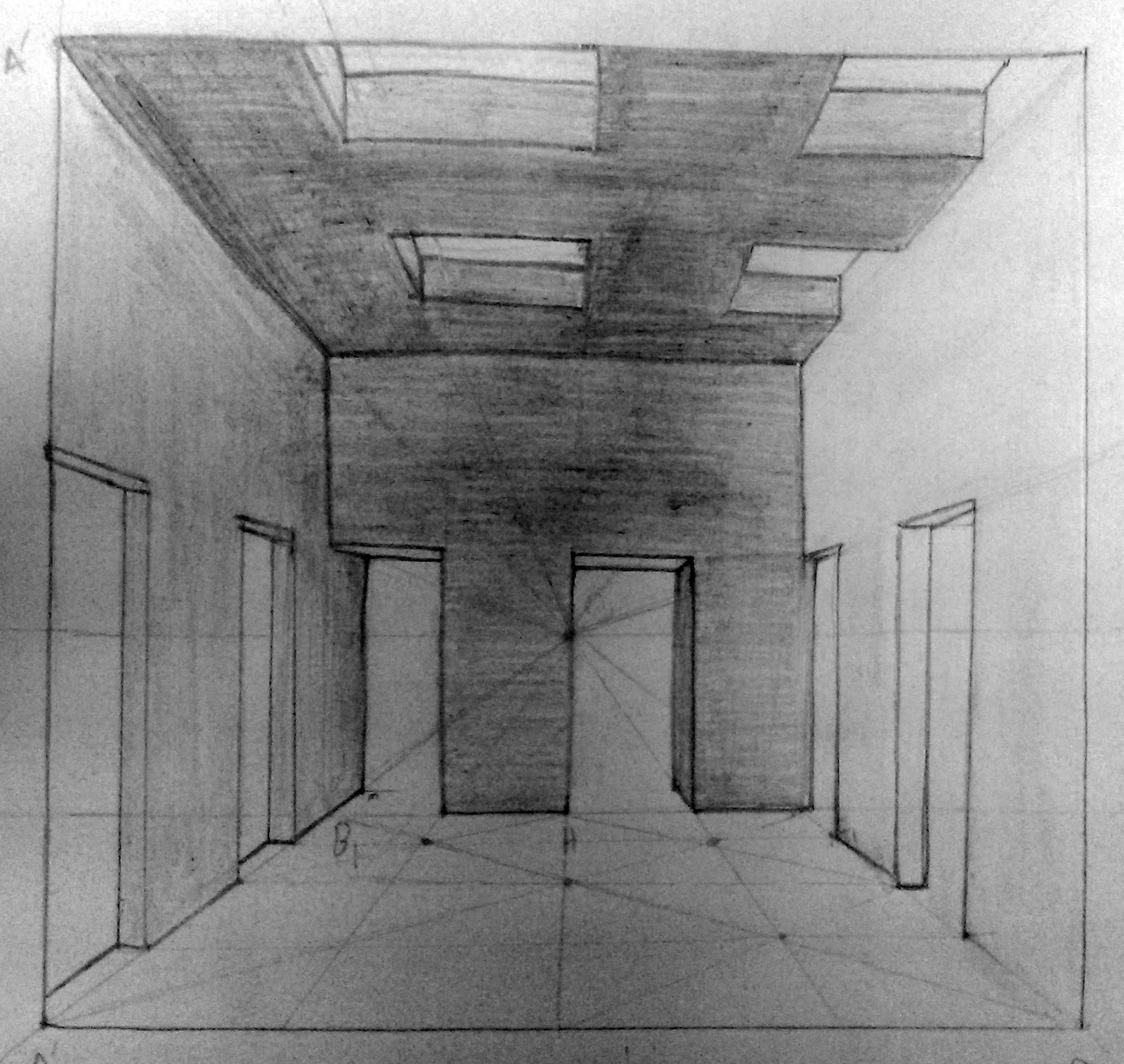

واجب صفي 1 (8 مارس): منظور داخلي بمستوى اسقاط رأسي أمامي لتكوينة فراغية

مقدمة: في هذا النوع من المنظور وبالإشارة الى المحاور الثلاثة xyz, يوجد ثلاثة نقاط تلاشي
واحدة (Ix) نهائية والآخرتين (Iy, Iz) لا نهائيتين. النقطة النهائية (Ix) تتطابق مع النقطة الرئيسية O0 .وهذا يعني ان الصورة المنظورية للخطوط العمودية على مستوى الاسقاط تلتقي في النقطة الرئيسية O0 . والنقطتين اللانهائيتين (Iy, Iz), تتمثلان في اتجاه المحورين . وهذا يعني ان الصورة المنظورية للخطوط الموازية لمستوى الاسقاط تكون متوازية فيما بينها.

قائمة الأخطاء المحتملة
1- لا يوجد نسب وتناسب في المنظور. بكلمات اخرى الصورة المنظورية لبعض العناصر الممثلة لا تحترم القاعدة العامة للمنظور والتي تنص على ان الصور المنظورية للعناصر البعيدة عن الناظر يجب ان تكون تدريجيا اصغر من تلك القريبة. هذه العناصر يمكن ان تكون الفتحات (عرض وارتفاع وسمك), او البلاط (عرض وطول البلاطات).
2- هناك خطوط لا تلتقي في نقاط تلاشيها
3- المنظور غير مكتمل في بعض أجزاءه
4- هناك خطأ في تعليم بعض الخطوط المساعدة
5- أخطاء في تظليل بعض العناصر. أي في حالة تظليل مستوى ما (السقف مثلا, جميع المستويات الموازية له يجب أن تكون مظللة وبنفس الاتساق (tonality) .

نظم التقدير

ما بين 9 و 10 : ممتاز
ما بين 8 و 9 : جيد جداً ،
ما بين 7 و 8 : جيد ،
ما بين 6 و 7 : متوسط ،
ما بين 5 و 6 : مقبول،
5 فما دون : مقصر
